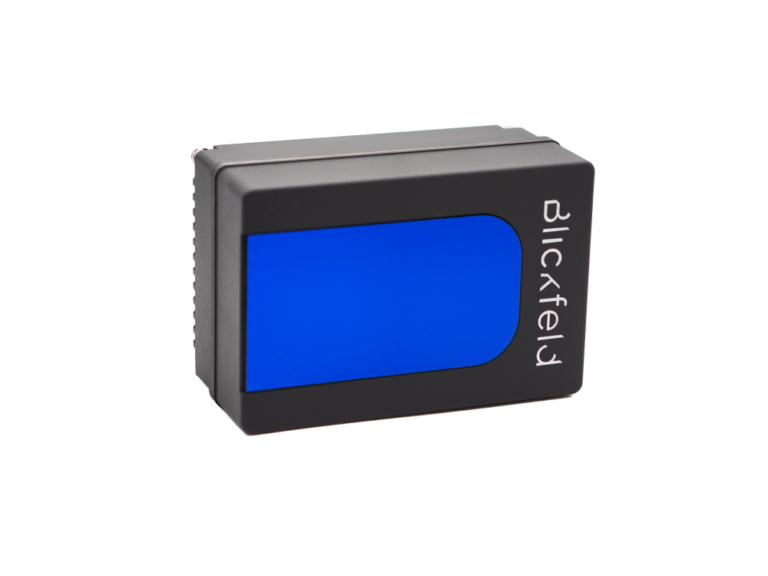

Qb2
Der branchenweit erste Smart 3D-LiDAR kombiniert Hochleistungssensorik mit fortschrittlicher On-Device Datenverarbeitung.
Qb2 nutzt Blickfelds proprietäre softwaregesteuerte Solid-State-LiDAR-Technologie. Der smarte Sensor setzt einen neuen Industriestandard, indem es hochauflösende 3D-LiDAR-Daten nahtlos erfasst und verarbeitet – alles innerhalb eines einzigen Geräts.
Mit seinem integrierten Rechenmodul ermöglicht Qb2 die Ausführung der Blickfeld-Perception Software direkt auf dem Gerät, was es zu einer All-in-One-Lösung macht. Diese reduziert Komplexität und Kosten und liefert verwertbare Daten für verschiedene IoT-Anwendungen. Das integrierte WiFi auf dem Gerät macht zusätzliche Netzwerkkabel überflüssig und eröglicht eine schnelle und unkomplizierte Einrichtung.
Hochauflösende Daten und On-Device Software
Der Qb2-Sensor unterstützt 3 Rückläufe, eine Laserstrahldivergenz von 0,25° x 0,25° und liefert bis zu 400 Scanlinien pro Bild, was eine herausragende Qualität der Punktwolke für präzise und zuverlässige 3D-Informationen gewährleistet. Durch die Kombination dieser modernen LiDAR-Technologie mit einem vollständigen Perception Software-Stack, der auf dem Gerät ausgeführt wird, liefert der Qb2 handlungsrelevante Ergebnisse.
Spezifikationen
Technische Daten | |
|---|---|
Sichtfeld (H x V)* | 90° x 50° |
Reichweite | 1 – 100 m |
Scanrate | 1 – 50 Hz abhängig vom konfiguriertem Scanmuster |
Laserklasse | Klasse 1, augensicher (IEC 60825-1:2014) |
Schutzklasse | IP67 |
Abmessungen (H x B x T)** | ca. 75 mm x 111 mm x 83 mm |
Gewicht** | ca. 535 g |
Stromanschluss | Power over Ethernet (PoE); IEEE 802.3at Type 1 |
Leistungsbedarf | Typ. 10 W; max. 13 W |
* Konfigurierbar über das Web-Interface
** Ohne angeschlossenes Kabel oder Antenne
Änderungen der Spezifikationen sind ohne Vorankündigung vorbehalten.
On-Device Software | |
|---|---|
Integriertes Web-Interface | Interaktive 3D-LiDAR-Punktwolkenvisualisierung; Gerätekonfiguration / Setup; Zonenplatzierung und -konfiguration; Schnittstellen- / Ausgabespezifikation; Punktwolkenrekorder |
Objekterkennung und -Tracking | Bewegungsbasierte Erkennung und Verfolgung von Objekten einschließlich Geschwindigkeitsinformationen. Die Pfade der verfolgten Objekte werden in der x-y-Ebene visualisiert. |
Virtuelle Zonen | Sicherheitszone zur Zoneneinbruchserkennung und Alarmgenerierung; Volumenzone zur Berechnung von Kubikmetern |
Datenausgabe | Entdeckte Intrusionen; Volumenangaben in Kubikmetern |
Output Schnittstellen | JSON oder Protobuf-Format über MQTT; TCP |
Für zahlreiche Anwendungen geeignet
Der Software-defined 3D-LiDAR-Sensor ist vielseitig und zeichnet sich durch ein flexibel anpassbares Sichtfeld und ein konfigurierbares Scanpattern aus. Um den Anforderungen verschiedener Anwendungsszenarien gerecht zu werden, bietet der Qb2 ein breites Sichtfeld sowie eine hohe Auflösung und Präzision. Mit seiner proprietären Solid-State-Technologie ist der Sensor wartungsfrei und langlebig. Die On-Device Verarbeitung und die WiFi Konnektivität machen den Qb2 zu einer intelligenten Lösung für die Automatisierung in zahlreichen Branchen.
Der Qb2 eignet sich aufgrund seiner IP67-Schutzklasse für den Einsatz in anspruchsvollen Umgebungsbedingungen. Die hohe Punktwolkendichte und der Rauschfilter sorgen dabei für genaue Volumen- und Profilmessungen, selbst bei Staub. Durch das integrierte WiFi ist keine zusätzliche Netzwerkverkabelung erforderlich, was die Installation vereinfacht und eine kontinuierliche Volumenerfassung ermöglicht.
Dank der On-Device Verarbeitung benötigt der Qb2 keine zusätzlichen Recheneinheiten und ermöglicht die Detektion von Eindringlingen in Echtzeit. Der Sensor arbeitet effektiv bei verschiedenen Lichtverhältnissen und ist somit unabhängig von Umgebungslicht. Mit seiner bahnbrechenden Technologie bietet der Blickfeld Qb2 extrem niedrige Fehlalarmraten und gewährleistet eine genaue und zuverlässige Sicherheitsüberwachung für große Bereiche.
Die Edge-Verarbeitung beim Qb2 ermöglicht die Datenanalyse in Echtzeit und dank seiner Skalierbarkeit können mehrere Sensoren integriert werden. Da keine persönlichen Daten erfasst werden, wird die Privatsphäre der Personen geschützt, während ein durchgängiges Tracking mit eindeutigen IDs möglich ist. Darüber hinaus machen sein unauffälliges Design, sein geräuschloser Betrieb und seine schlanke Ästhetik den Qb2 zu einer unauffälligen Wahl für Crowd Analytics-Anwendungen.
Mit seiner hohen Genauigkeit, Auflösung und seinem großen Sichtfeld ermöglicht der Qb2 präzise Kartierungen, Erkennung von Hindernissen und Umweltanalysen. Der geringe Stromverbrauch des Sensors verlängert die Flugzeiten und verbessert die Betriebseffizienz, was eine genaue Kartenerstellung, Hindernisvermeidung und Situationserkennung während des Flugbetriebs gewährleistet.
Der Blickfeld Qb2 erkennt Hindernisse und erfasst die Umgebung dank seines großen Sichtfelds zuverlässig, was eine effiziente Navigation in dynamischen Umgebungen ermöglicht. Sein kompaktes und leichtes Design erlaubt eine nahtlose Integration, während die hohe Auflösung und die On-Device Verarbeitung präzise Daten in Echtzeit liefern. Der Qb2 hat einen niedrigen Stromverbrauch, verfügt über WiFi Konnektivität und Standard-Kommunikationsprotokolle, was die Integration vereinfacht und die Gesamteffizienz steigert.
Der Qb2 LiDAR-Sensor eignet sich sehr hervorragend für die Integration in intelligente Verkehrssysteme. Mit seiner hohen Reichweite, Auflösung und Genauigkeit ermöglicht er eine zuverlässige Objekterkennung, Tracking, Verkehrsüberwachung und Fußgängersicherheit. Durch seine Power-over-Ethernet-Fähigkeit wird der Bedarf an zusätzlicher Verkabelung überflüssig, und sein robustes Design gewährleistet einen effektiven Betrieb auch unter schwierigen Witterungsbedingungen.
Zuverlässige Leistung in der Praxis
Blickfeld Qb2-Sensoren bieten zuverlässige Leistung in realen Anwendungsszenarien. Ihr robustes Design sorgt für eine langfristige Nutzung, auch unter schwierigen Umgebungsbedingungen, mit einem großen Temperaturbereich von -30°C bis 60°C und IP67-Schutz. Die Integration erfolgt nahtlos über PoE und WiFi, während die On-Device Verarbeitung den Einsatz zusätzlicher Computer überflüssig macht. Desweiteren sind die Sensoren mit staubabweisenden Gehäusen ausgestattet, die zusätzlich für Beständigkeit und Sicherheit sorgen.
Produktdetails

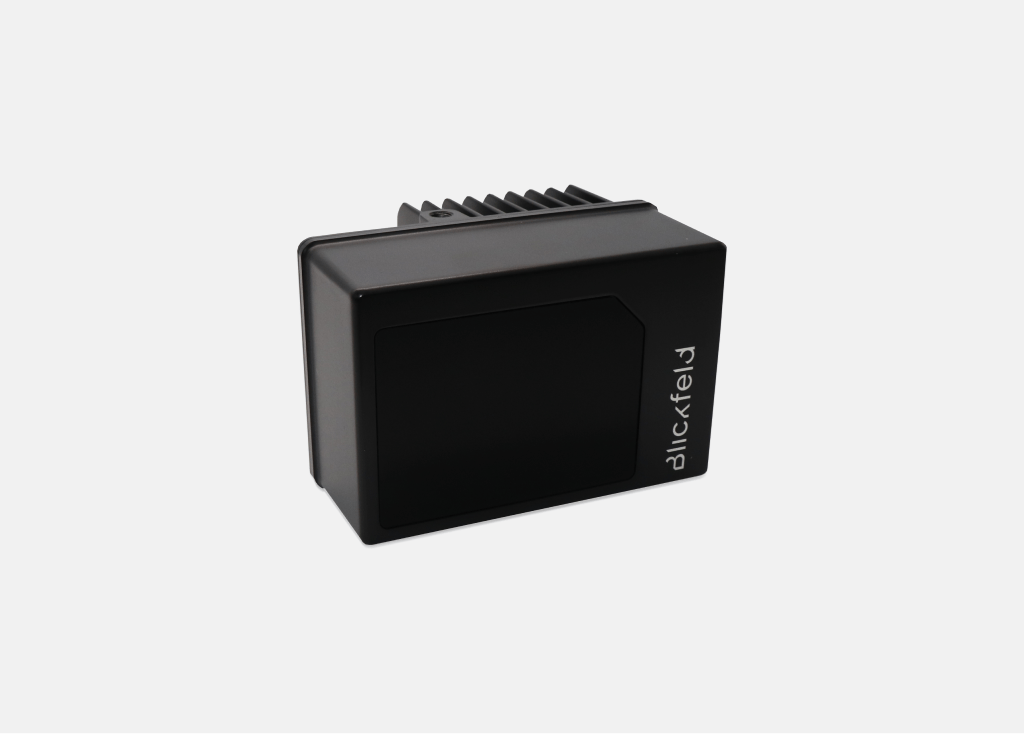

Qb2

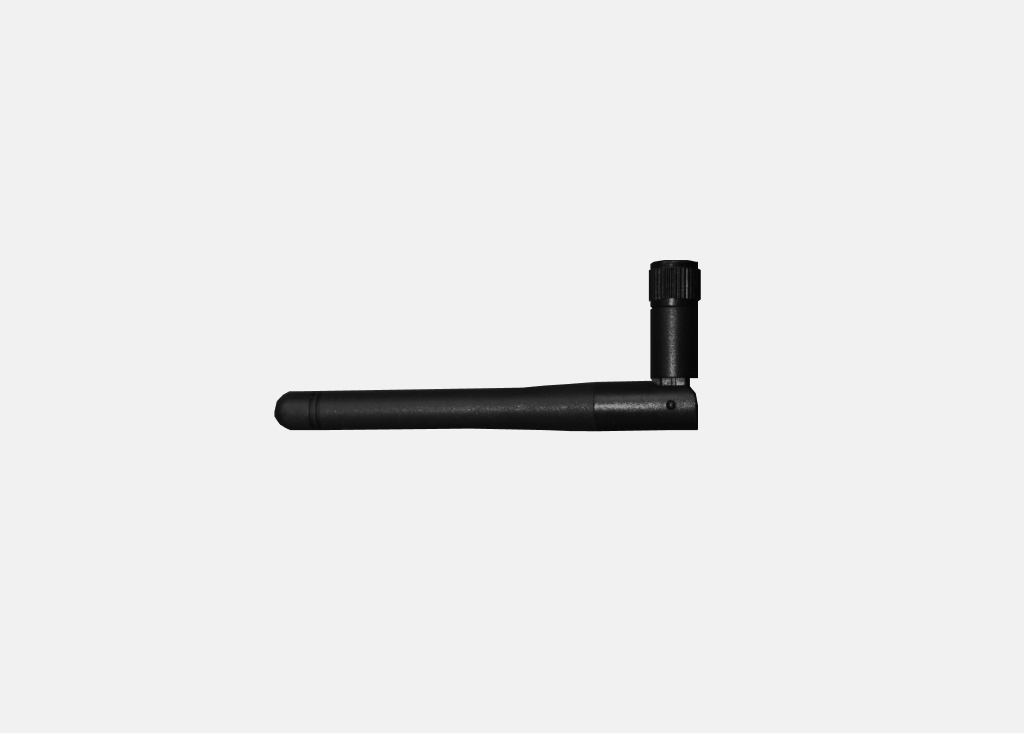

Abnehmbare WiFi-Antenne

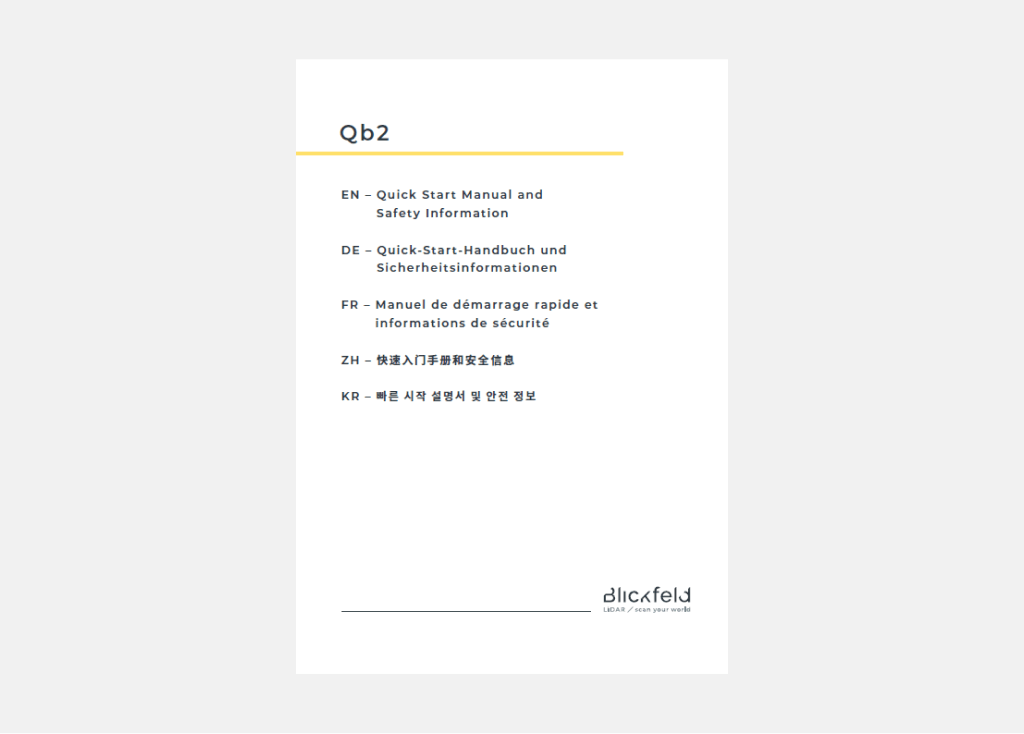

Sicherheit & Compliance Handbuch
Kontinuierliche Verbesserungen
Durch regelmäßige Firmware-Updates werden die intelligenten Sensoren von Blickfeld kontinuierlich mit innovativen Funktionen erweitert, um eine ständige Verbesserung der Leistung und der Perzeptionssoftware sicherzustellen. Unsere smarten Sensoren verarbeiten Daten direkt auf dem Gerät, was zu effizienten und präzisen Ergebnissen führt.
Häufig gestellte Fragen
Die Standardversion eignet sich besonders für Anwendungen, bei denen ein geringer Platzbedarf und ein leichtes Gewicht erforderlich sind und bei denen die Umgebungstemperatur am Einsatzort 40 °C nicht überschreiten wird. Wenn höhere Temperaturen auftreten können, empfehlen wir die Version für den erweiterten Temperaturbereich (Qb2-ETR).
Der Qb2 unterstützt die IEEE 802.11 b/g/n WiFi-Standards im 2,4-GHz-Band und die IEEE 802.11 n/ac WiFi-Standards im 5-GHz-Band.
Die Antenne ist für den Betrieb des Sensors nicht erforderlich. Sie wird nur bei Nutzung der WiFi-Funktionalität benötigt. Hierbei ist zu beachten, dass der WiFi-Betrieb nur mit der von Blickfeld autorisierten Antenne zulässig ist.
Weitere Informationen
In diesem Video zeigen wir Ihnen wie Sie den Blickfeld Qb2 einrichten und Ihre erste Live-Punktwolke erstellen können.
