QbVolume

Smarter 3D-LiDAR für genaue Volumendaten on-demand

QbVolume misst automatisch Lager- und Füllstände und liefert präzise Volumendaten – ganz ohne manuelle Messungen oder externe Recheneinheiten. Das System ermöglicht eine kontinuierliche Bestandsüberwachung in Lagerboxen, Silos, auf Paletten oder in Freiflächen und liefert zuverlässige Echtzeitdaten zu Ihren Materialien. Dank seines robusten, wetterfesten Gehäuses ist QbVolume wartungsfrei und für den langfristigen Einsatz in rauen Innen- und Außenbereichen geeignet.

All-in-One-Lösung

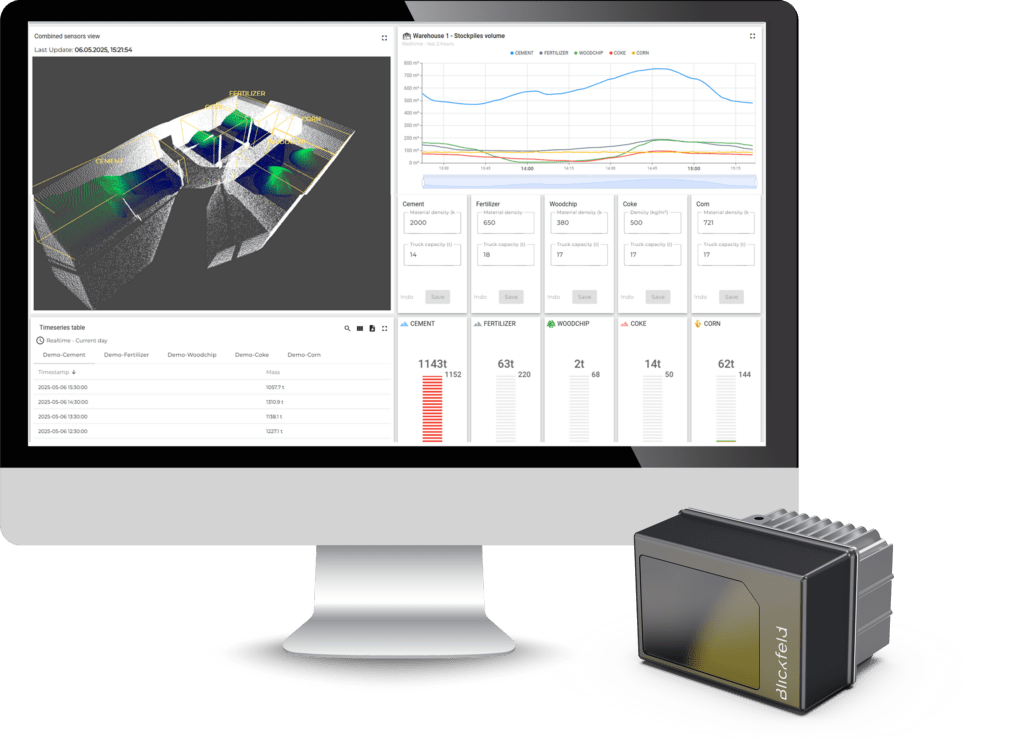

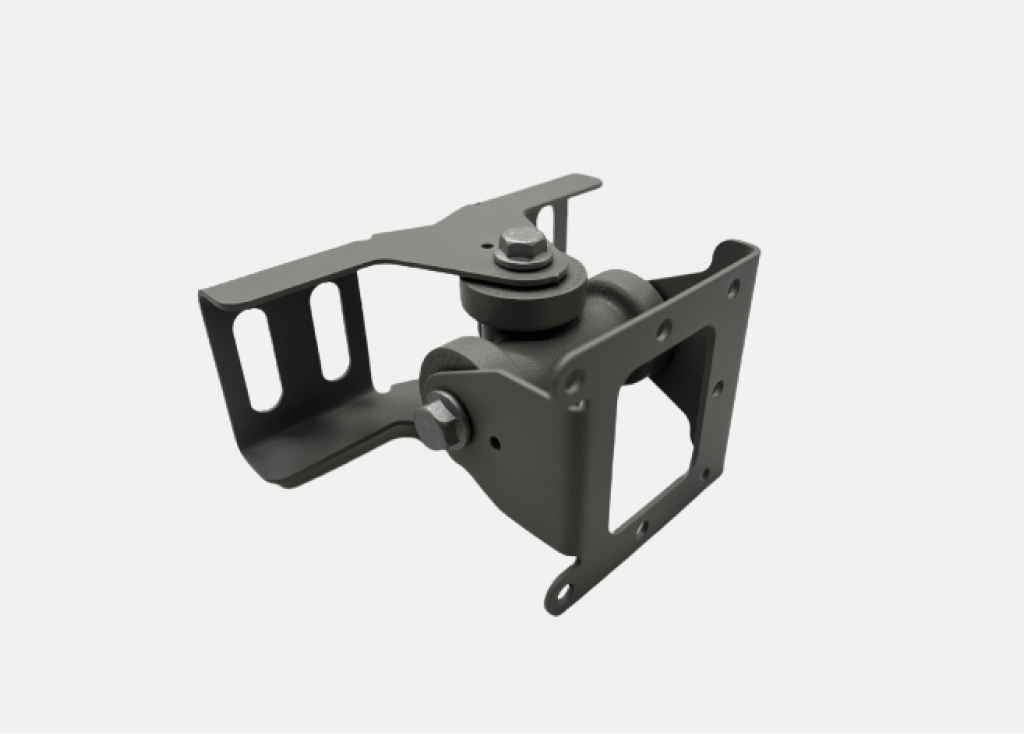

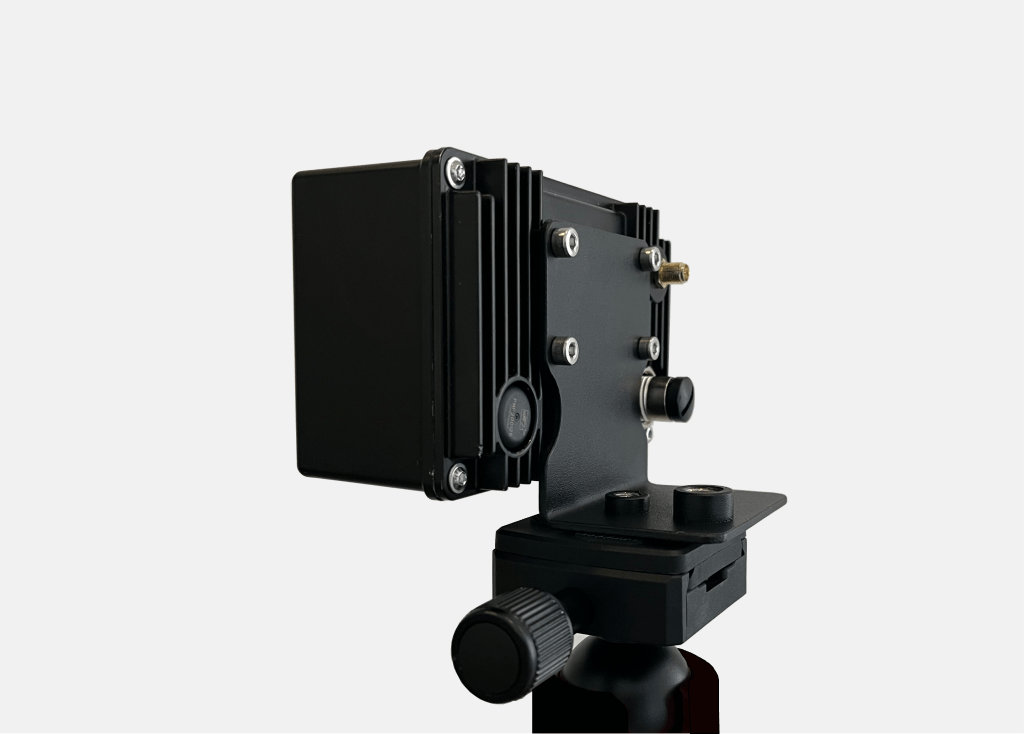

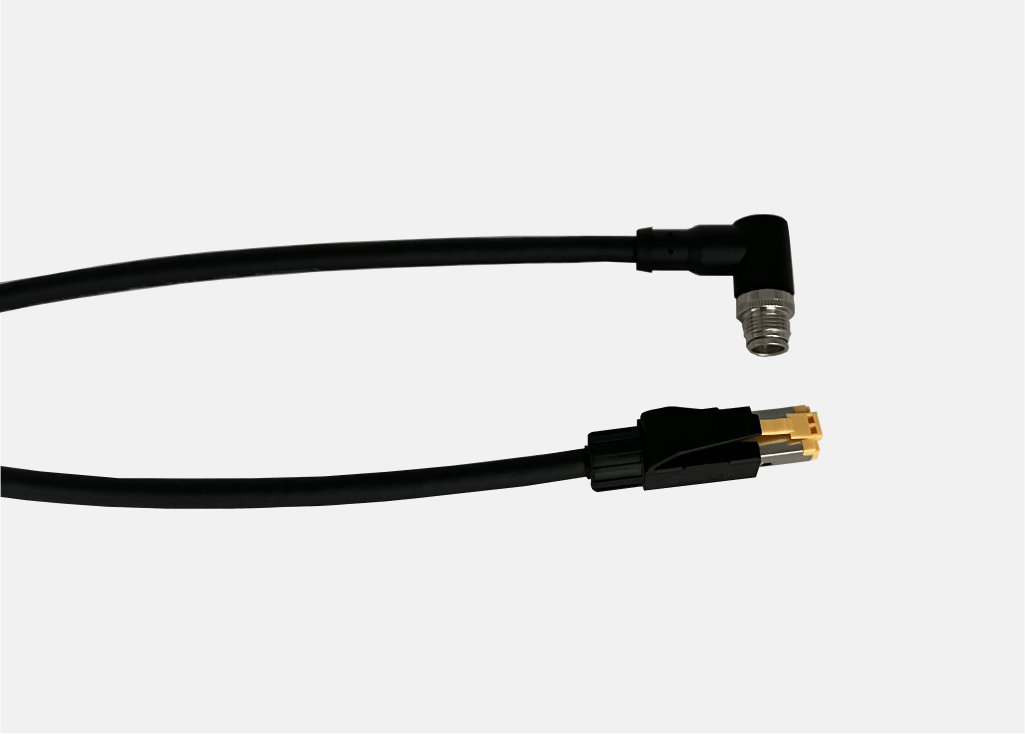

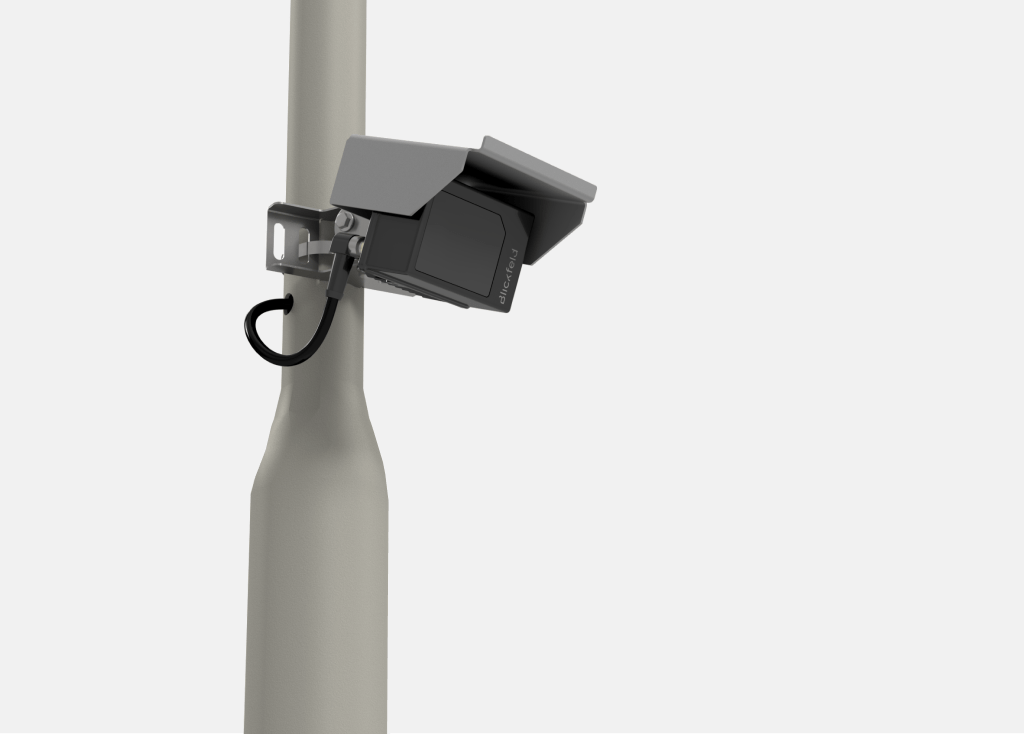

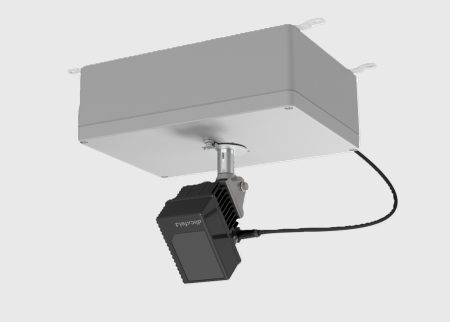

Mit robuster Hardware, On-Device-Software und einem intuitiven Dashboard zur Datenvisualisierung bietet QbVolume eine umfassende Lösung in einem einzigen Sensor. Darüber hinaus bietet Blickfeld eine Reihe passender Zubehörteile, wie Halterungen, ein Wetterschutzdach und Kabel.

Intuitive Software, speziell für Volumenmessung entwickelt

Die Software von Blickfeld QbVolume verarbeitet Rohdaten von 3D-LiDAR, um präzise Volumenmessungen in virtuellen Zonen zu berechnen. Diese Zonen können individuell konfiguriert werden, um unterschiedliche Lagerformen wie Kegel- oder Kastenformen abzubilden und so die spezifischen Gegebenheiten des Lagerbestands zu berücksichtigen. Durch die Anwendung fortschrittlicher Algorithmen und die Berücksichtigung der Neigungswinkel der Bestände werden hochpräzise Messungen erzielt. Die Fusion mehrerer QbVolume LiDAR-Sensoren ermöglicht es, auch große Lagerflächen effizient zu erfassen.

Zuverlässige Erkennung unter anspruchsvollen Bedingungen

Die LiDAR-Sensoren von Blickfeld bieten unter extremen Wetterbedingungen wie Regen, Schnee und Nebel sowie in staubigen Umgebungen eine konstante Leistung. Sie sind unempfindlich gegenüber Lichtverhältnissen, einschließlich starker Sonneneinstrahlung oder Dunkelheit. Mit einem Gehäuse nach IP67 ist QbVolume für den Einsatz in Innen- und Außenbereichen geeignet.

Einfache Installation ohne Wartungsaufwand

Dank des robusten Designs ohne rotierende Teile ist QbVolume langlebig und erfordert außer Reinigung keine Wartung. Die Datenverarbeitung direkt im Gerät sowie Power-over-Ethernet vereinfachen die Installation, während die optionale Nutzung der WiFi-Konnektivität sogar das zusätzliche Verlegen von Netzwerkkabeln überflüssig macht.

Erfahren Sie, wie 3D-LiDAR präzise Volumenerfassung und Füllstandsmessung ermöglicht – für eine effiziente Bestandsführung, Logistik und Produktionsplanung.

Entwickelt für präzise Volumenerfassung

Maßgeschneiderte Software zur präzisen Volumenmessung auf Basis von 3D-LiDAR-Daten

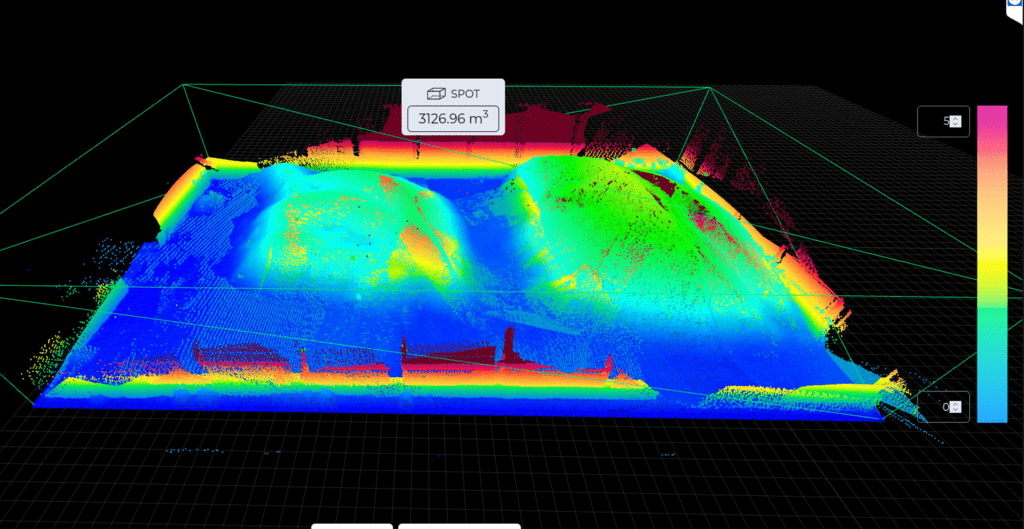

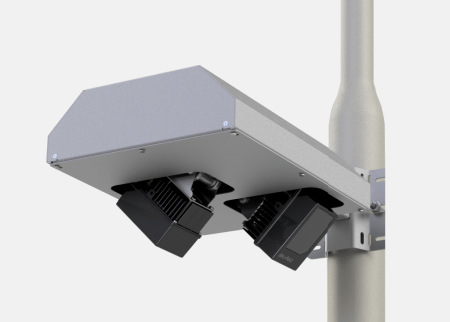

Multi-Sensor-Fusion

Kombinieren Sie Daten mehrerer LiDAR-Sensoren für vollständige Abdeckung und höchste Genauigkeit – auch in großen oder komplexen Bereichen.

Echtzeit-Visualisierung

Betrachten Sie die 3D-Punktwolke im integrierten Viewer und greifen Sie über das geräteinterne Dashboard auf verarbeitete Volumendaten zu, für detaillierte Analysen und schnelle Entscheidungen.

Exakte Messung komplexer Geometrien

Erfassen Sie komplexe Lagergeometrien zuverlässig: Unregelmäßig geformte Haufwerke werden unter Berücksichtigung von Neigungen, Winkeln und Begrenzungen exakt vermessen.

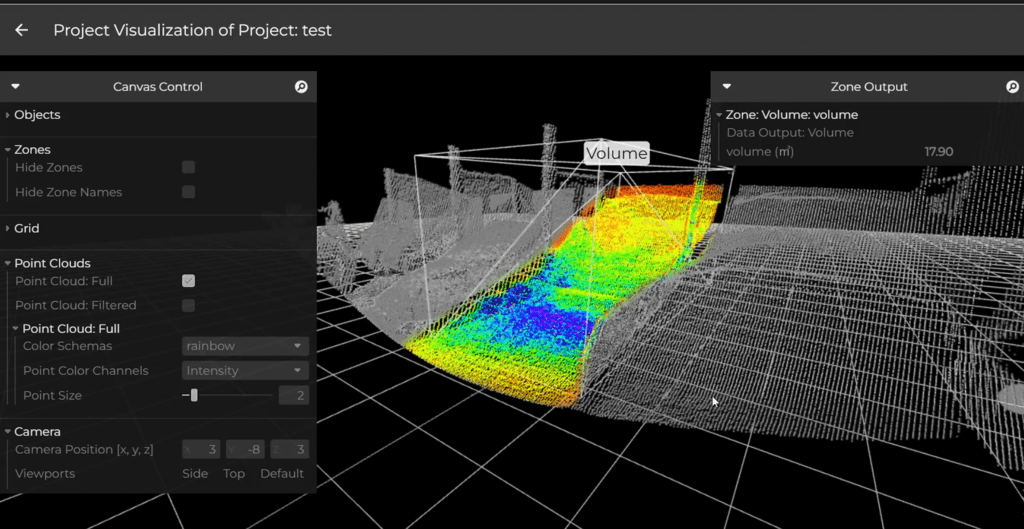

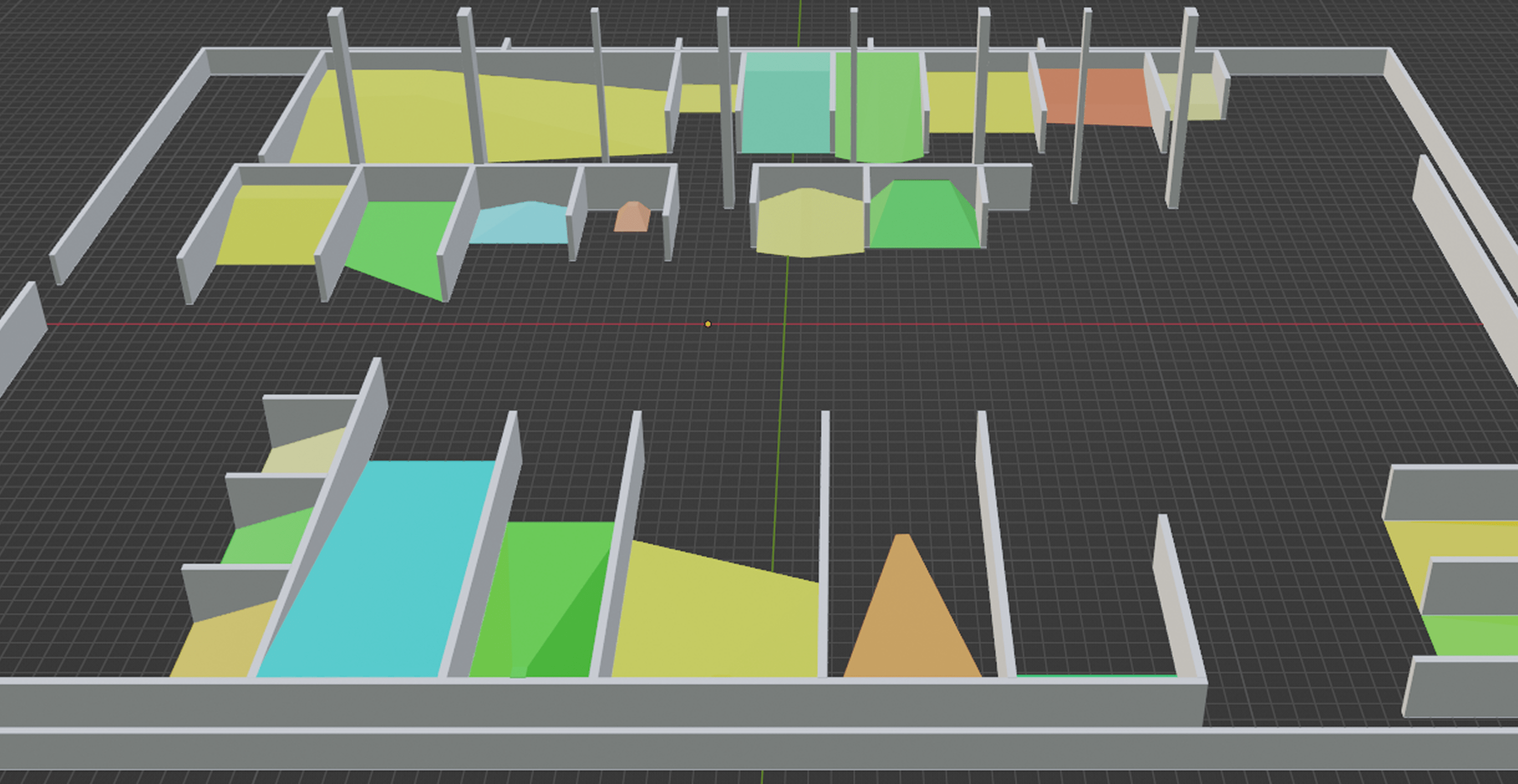

Individuelle Messzonen & Tara-Funktion

Definieren Sie eigene Messbereiche und ziehen Sie bekannte Referenzvolumen (z. B. Containerkapazitäten) mithilfe der integrierten Tara-Funktion ab – für maximale Flexibilität im Betrieb.

Sensor Spezifikationen

Hardware
Sichtfeld (H x V)
90° x 50°
Reichweite
1 – 100 m
Schutzklasse
IP67
Abmessungen (H x B x T)
75 mm x 111 mm x 83 mm
Gewicht
535 g
On-Device Software
Integriertes Web-Interface
Interaktive 3D-LiDAR-Punktwolkenvisualisierung, Gerätekonfiguration und -einrichtung, Ausgabespezifikation, Datenaufzeichnung

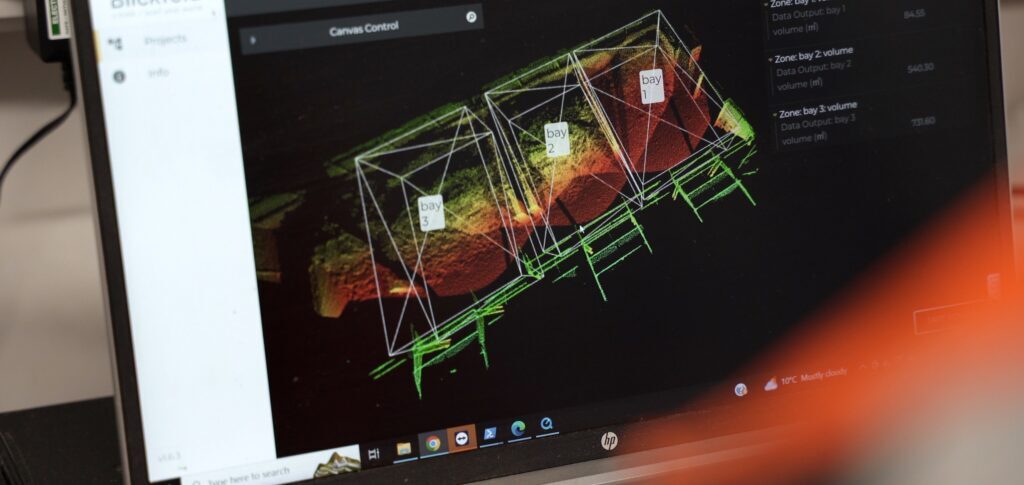

Virtuelle Zonen
Frei definierbare 3D-Zonen mit anpassbarer Form und Parametern je nach Materialtyp; nutzbar zur Volumenmessung, Objekterkennung oder zum Ausschluss von Bereichen aus der Analyse

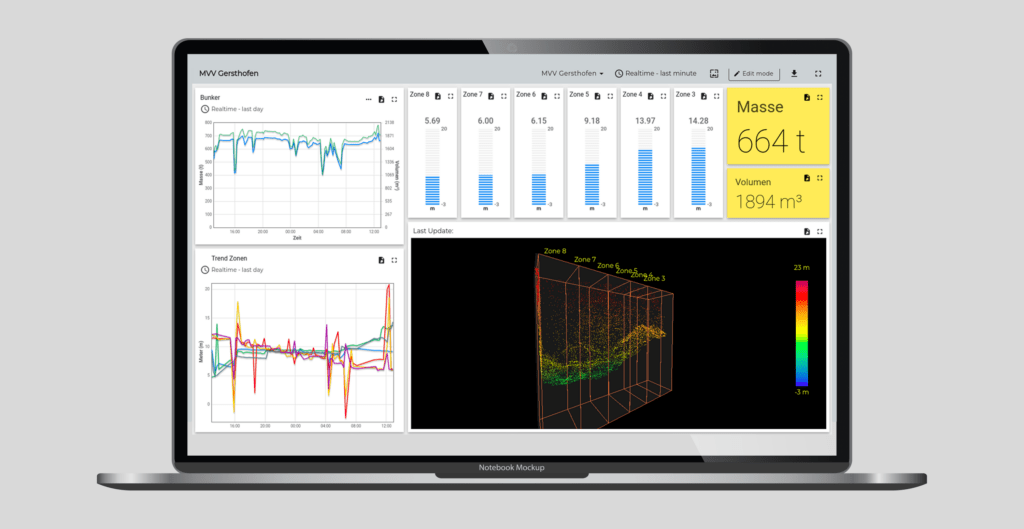

Dashboard (optional)
Volumendaten (Echtzeit & historisch), Verwaltung mehrerer Zonen und Standorte, Massenberechnung auf Basis vordefinierter Dichtewerte, Alarmierung bei Überschreiten definierter Volumengrenzen

Produktdetails

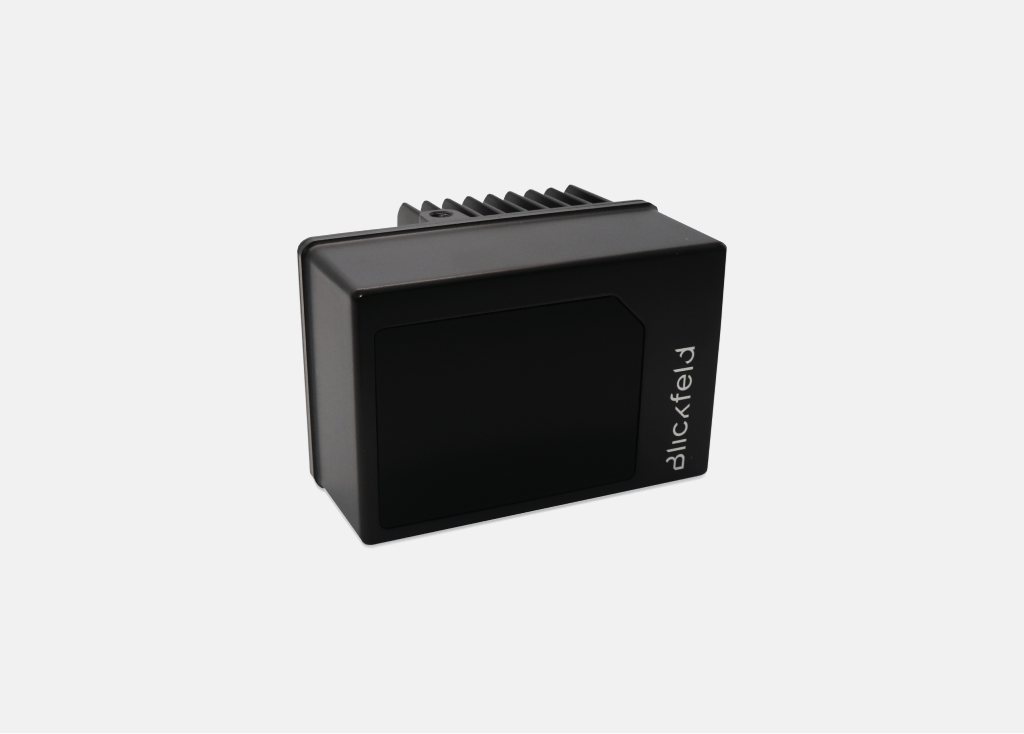

Sensor

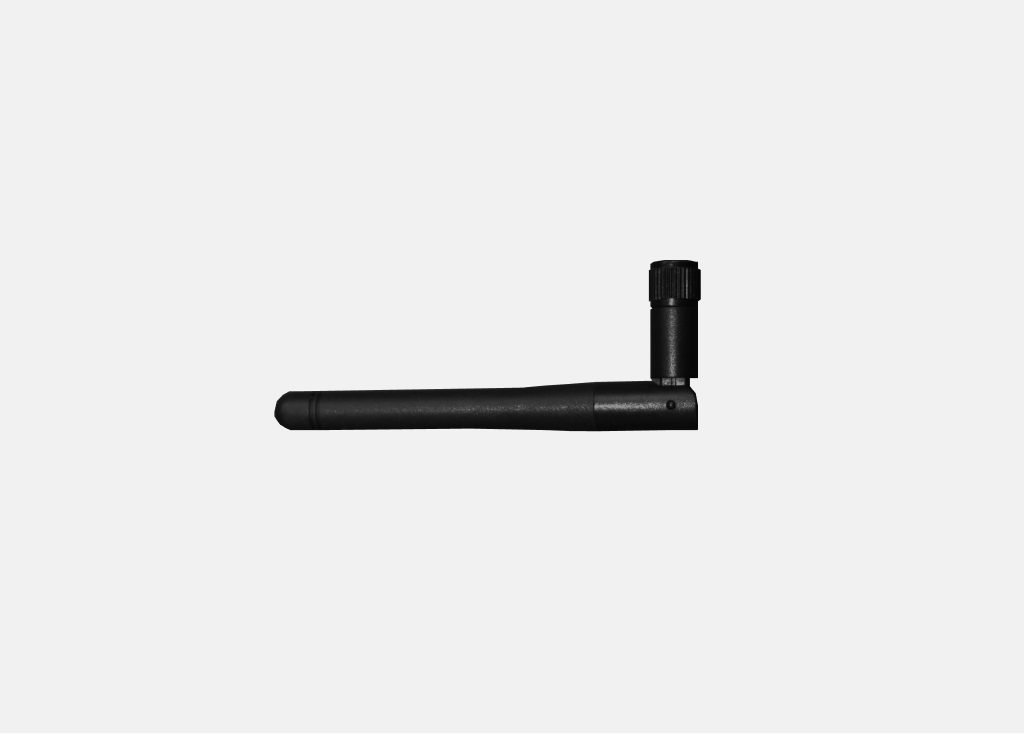

Abnehmbare WiFi-Antenne

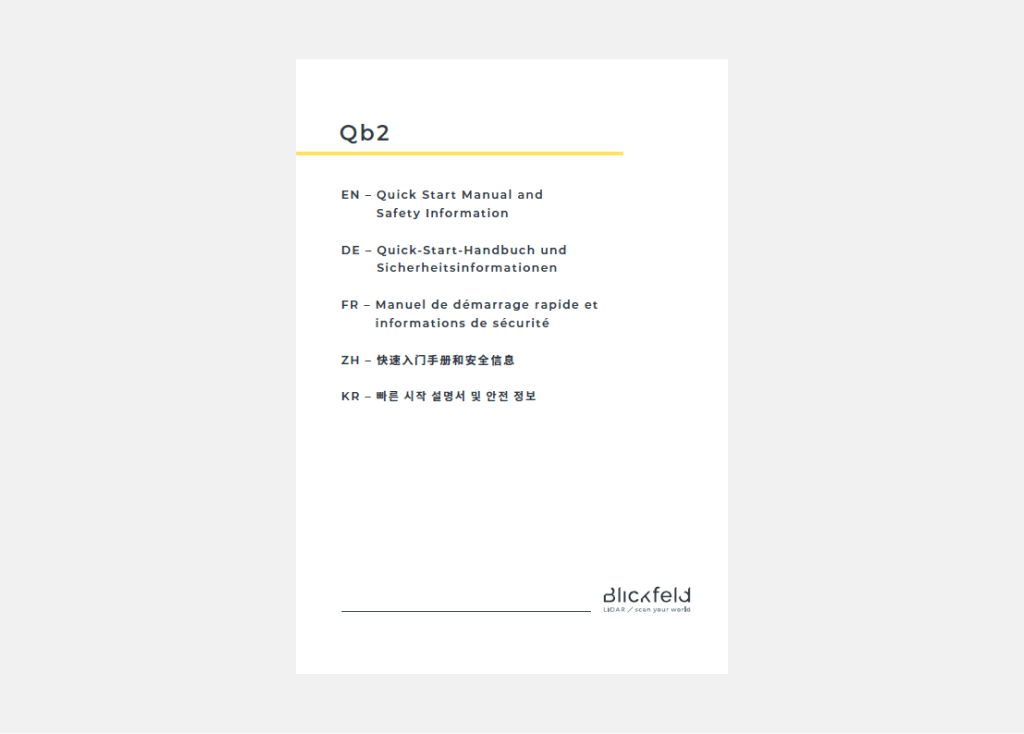

Sicherheit & Compliance Handbuch

Flexible Einbindung in bestehende Systeme

QbVolume lässt sich mühelos in bestehende IT- und Automatisierungsumgebungen integrieren. Neben dem intuitiv bedienbaren Dashboard – sowohl online als auch offline verfügbar – unterstützt der Sensor zahlreiche industrielle Schnittstellen:

  • MQTT
  • OPC UA
  • Modbus TCP
  • REST API
  • Profinet (über externen Konverter)



Für besondere Anforderungen kann die Schnittstellenkommunikation direkt auf dem Sensor individuell angepasst werden – für eine passgenaue Anbindung an verschiedenste Systeme und Plattformen.

Kontaktieren Sie uns!

Möchten Sie mehr über Blickfelds Lösung zur präzisen Volumenvermessung und wie unsere 3D LiDAR-Technologie Ihre Prozesse optimieren kann? Schicken Sie uns eine Nachricht oder treten Sie direkt mit uns in Kontakt!

Schicken Sie uns eine Nachricht

Oder sprechen Sie uns direkt an

Akram Ben Youssef
Junior Sales Manager
Region: Europe
+49 89 230 69 35 60
Jetzt Termin vereinbaren

Dirk Rathsack
VP Business Development & Sales
Region: Rest of World
+ 49 174 230 3357
Jetzt Termin vereinbaren

Patrick Pylypuik
President
Blickfeld North America Inc.
Region: Nordamerika
+1 (855) 335 4327

Häufig gestellte Fragen

LiDAR steht für Light Detection and Ranging. Dabei handelt es sich um eine Technologie, die mit Hilfe von Laserlichtpulsen die kontaktlose Abstandsmessung ermöglicht. Mehr Informationen dazu sind auf unserem Blog zu finden: https://www.blickfeld.com/de/blog/was-ist-lidar/

Blickfeld LiDAR-Sensoren nutzen das Prinzip der Laufzeitmessung, um die Entfernung zu Objekten zu messen. Der Sensor berechnet die Entfernung, indem er die Zeit zwischen der Aussendung eines Laserpulses und der Erfassung des Lichts, das vom Objekt abprallt, misst. Dank der von Blickfeld entwickelten MEMS-Scannertechnologie erfassen die Sensoren die Umgebung in drei Dimensionen.

Für die Konfiguration des Geräts und die Datenausgabe wird ein Endgerät mit einem aktuellen Internetbrowser benötigt. QbVolume benötigt lediglich ein Standard-Power-over-Ethernet-Netzteil. Für die Montage und Verkabelung der Geräte bietet Blickfeld eine Reihe von optionalem Zubehör an.
