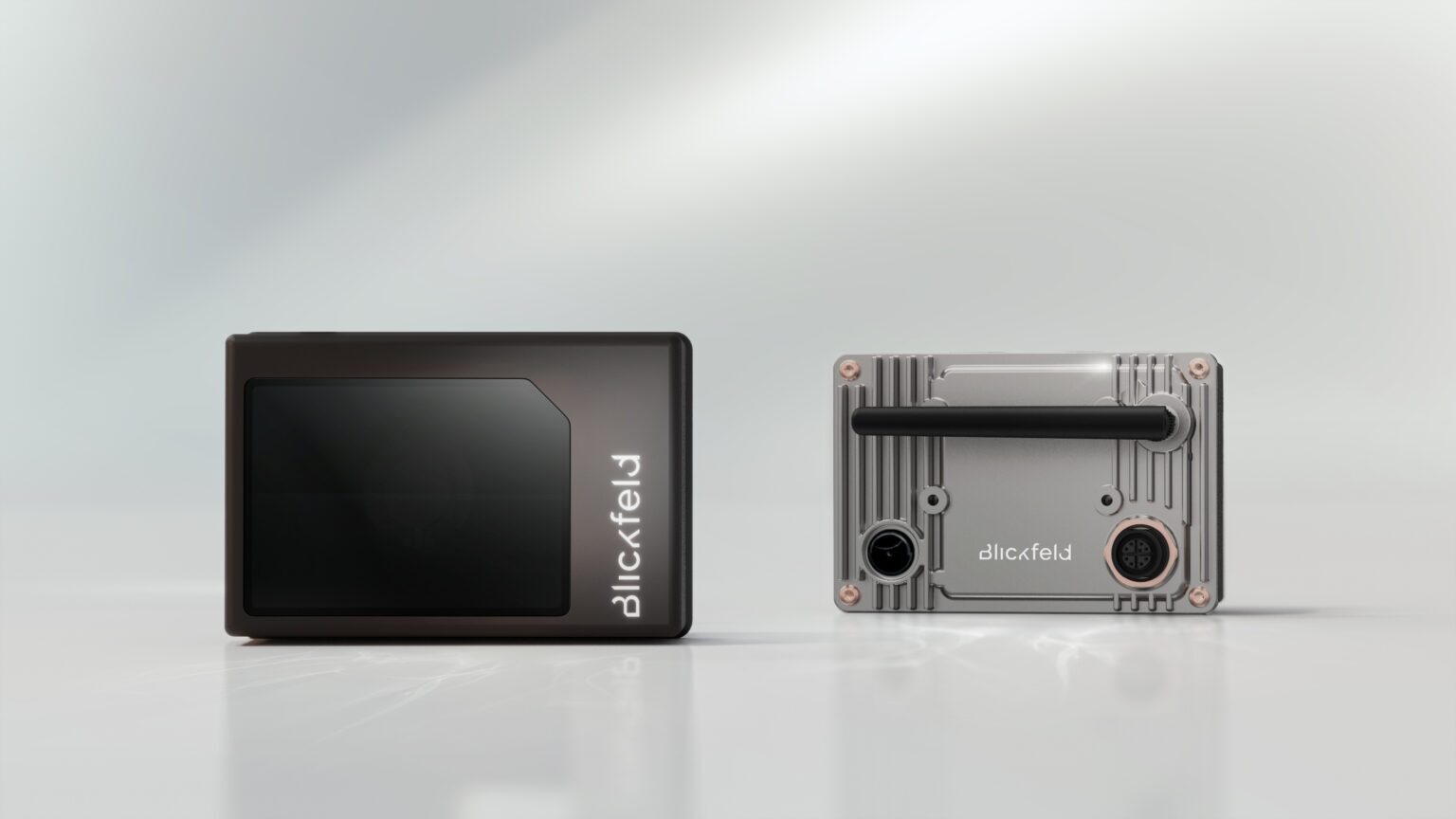

Blickfeld Qb2 LiDAR sensor front and back

Die wichtigsten LiDAR-Parameter – Den Durchblick behalten

Die von LiDAR-Sensoren produzierten 3D Punktwolken ermöglichen eine Fülle an verschiedenen Anwendungsbeispielen. Doch wie behält man den Überblick über die vielen verschiedenen Parameter? Wie finde ich den passenden Sensor für meine Applikation?
Portrait Mathias Müller Blickfeld founder

LiDAR ist eine entscheidende Technologie für eine Vielzahl von hochmodernen Anwendungen. Doch bei der Fülle der angebotenen Produkte ist es manchmal schwierig, den richtigen Sensor für eine bestimmte Anwendung zu finden. Wie unterscheidet man zwischen all den verschiedenen Typen und Modellen, die es gibt? Welches sind die wichtigsten Parameter und Spezifikationen, die zur Bewertung von LiDAR-Sensoren und ihrer Leistung herangezogen werden können? In diesem Blogbeitrag werden wir die bestimmenden Parameter für LiDAR-Sensoren entmystifizieren und einige Beispiele für die möglichen Anwendungen der Technologie darstellen.

LiDAR-Parameter

Reichweite

Die Reichweite eines LiDARs ist wahrscheinlich der bekannteste Parameter, mit dem die Sensoren bewertet werden. Er bezieht sich auf den am weitesten entfernten Punkt, an dem ein Objekt noch erfasst werden kann. Dieser hängt zu großen Teilen von der Leistung der Laserquelle ab; je höher die Leistung, desto weiter kann der Sensor „sehen“. Die maximal zulässige Laserleistung ist durch Bestimmungen zur Augensicherheit begrenzt. Andere Faktoren, die die Reichweite bestimmen, sind weitere Eigenschaften des LiDAR wie Lasertyp und Blendengröße. Aber auch die Eigenschaften des reflektierenden Objekts, z.B. Größe, Entfernung, Reflektivität und Diffusion oder Spiegelreflexion haben Einfluss auf die Reichweite, ebenso wie äußere Einflüsse wie Wetter und Temperatur.

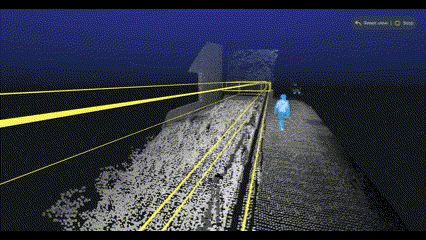

Ein Beispiel, bei dem eine hohe Reichweite wichtig ist, ist ein Einbruchmeldesystem. Ein LiDAR kann zur Überwachung eines Grundstücks verwendet werden, wobei er so installiert wird, dass er entlang einer Wand oder eines Zauns „blickt“. So wird jedes Objekt erkannt, das in einen vorher definierten Bereich eindringt. Die Algorithmen ermöglichen zudem eine Objektklassifizierung, so dass ein Alarm nur dann ausgelöst wird, wenn bestimmte Kriterien erfüllt sind. Hierfür wird eine hohe Reichweite benötigt: Ist der zu betrachtende Bereich besonders lang und die Reichweite des Sensors allerdings begrenzt, werden zahlreiche Sensoren benötigt, um die gesamte Fläche im Blick zu haben. Die Rechnung ist hier ganz einfach: Je höher die Reichweite der Sensoren, desto weniger Exemplare werden benötigt, und umso einfacher und rentabler ist die Integration.

Die Reichweite eines LiDARs beschreibt die Distanz bis zum am weitesten entfernten Punkt, an dem der Sensor noch ein Objekt erfasst.

Die Faktoren, die die Reichweite bestimmen, lassen sich grob in drei verschiedene Kategorien einteilen:

– Eigenschaften des LiDAR (z.B. Lasertyp, Leistung der Laserquelle, Blendengröße)

– Äußere Einflüsse (z.B. Regen, Nebel, Schnee, Sonnenlicht)

– Eigenschaften des Objekts (z.B. Größe, Abstand, Reflektivität, diffuse oder spiegelnde Reflexion)

Der Blickfeld’s Cube hat für einen MEMS-basierten LiDAR eine außergewöhnlich hohe Reichweite. Dies ist auf das proprietäre Design des Spiegels zurückzuführen, der einen Durchmesser von mehr als 10 Millimetern hat und damit eine große Apertur aufweist. Dadurch kann ein hoher Anteil der reflektierten Photonen auf den Photodetektor gelenkt werden, so dass der Cube selbst schwach reflektierende Objekte in einer Entfernung von bis zu 250 m zuverlässig erkennt.

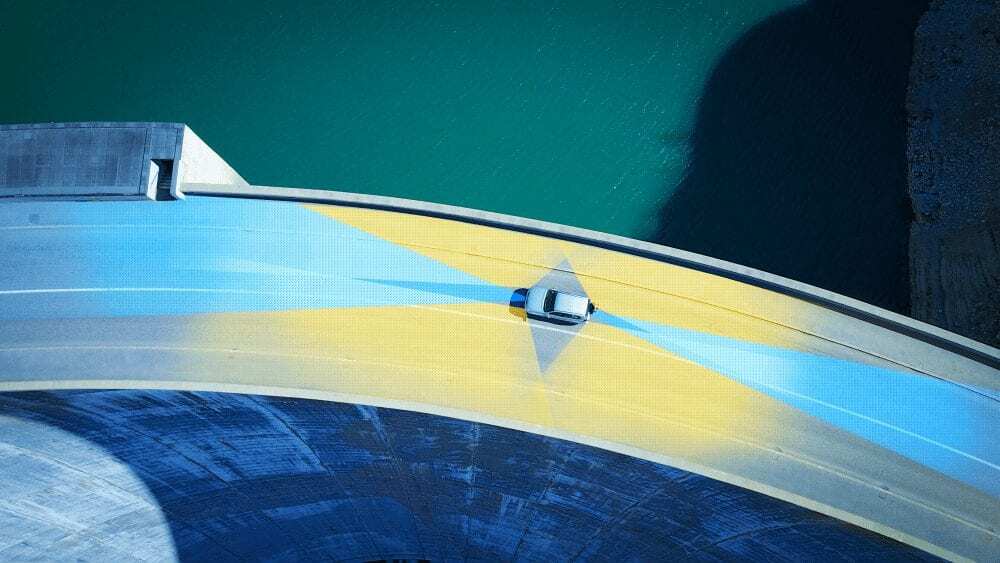

LiDAR Range is an important parameter

Field of View (FoV)

Das Field of View, oder Sichtfeld, ist der Bereich, den der LiDAR-Sensor abdeckt. Es variiert je nach LiDAR-Technologie erheblich. Spinning-LiDAR-Sensoren zum Beispiel erzeugen ihr Sichtfeld durch die mechanische Drehung von in der Regel 16 bis 32 gestapelten Laserquellen, so dass sie eine 360-Grad-Ansicht erzeugt wird.  Die weniger komplexen und daher kostengünstigeren, aber robusteren Solid-State Scanning-LiDAR-Sensoren verwenden weniger Laser, im Fall von Blickfeld nur einen, die jeweils nur einen Punkt treffen. Um das Field of View Punkt für Punkt zu beleuchten, wird der Strahl abgelenkt und damit die Umgebung „gescannt“.
Der Blickfeld-LiDAR verfügt über eine herausragende Flexibilität bei der Konfiguration des Sichtfeldes. Unter der Annahme, dass die Menge der pro Abtastzyklus emittierten Lasersignale immer gleich ist, führt eine Verringerung des Winkels und damit des vertikalen FoV zu einer dichteren Punktwolke, während eine Vergrößerung des vertikalen FoV die Punkte weiter auseinanderspreizt. Im horizontalen FoV kann der Punktabstand bei gleichbleibendem FoV angepasst werden.

Das Field of View ist der Bereich, der von LiDAR-Signalen abgetastet wird.

Es variiert je nach LiDAR-Technologie erheblich. Die FoV-Anforderungen ändern sich entsprechend der Anwendungen sowie vielen anderen Faktoren, wie z.B. der Art der abzutastenden Objekte oder deren Oberflächeneigenschaften.

Die FoV-Anforderungen variieren je nach den Anforderungen der Anwendung sowie vielen anderen Faktoren, wie z.B. der Art der zu scannenden Objekte oder deren Oberflächeneigenschaften. Beispielsweise benötigt ein dichtes Walddach ein größeres Sichtfeld, damit der Boden ebenfalls abgetastet werden kann. Auf der anderen Seite bevorzugen Anwendungsszenarien in Städten mit hohen Gebäuden und engen Straßen ein engeres Sichtfeld, um detailreiche Bilder vom Geschehen auf den Straßen zu erhalten.

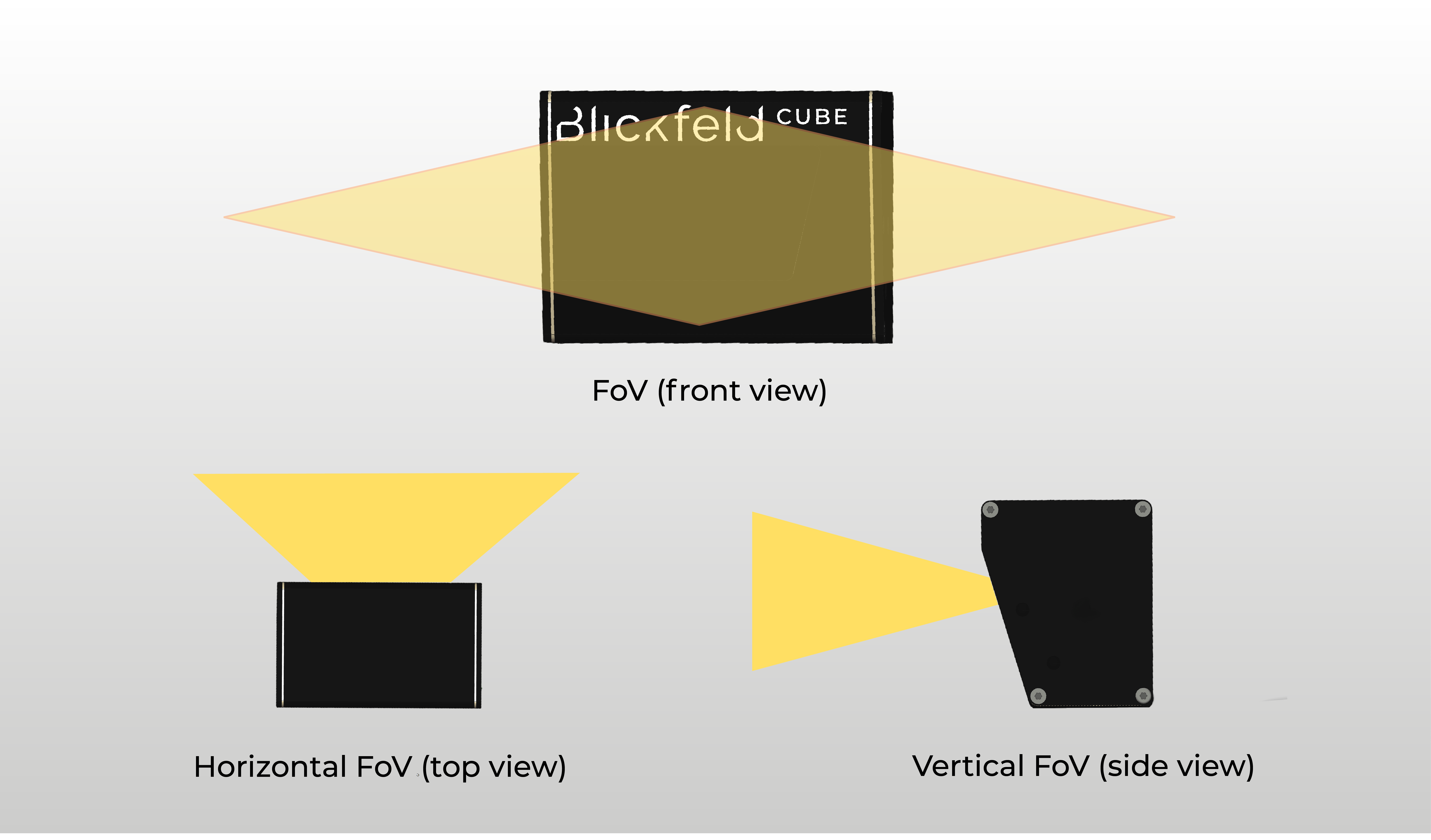

Ein wichtiger LiDAR-Parameter: Das Field-of-View

Scanmuster

Wenn von Scanning LiDAR-Sensoren gesprochen wird, muss ein weiterer wichtiger Parameter berücksichtigt werden: Das Scanmuster. Scanning-LiDAR-Sensoren verfügen über Strahlablenkungseinheiten, die den Laserstrahl in verschiedene Richtungen ablenken, um ihre Umgebung zu erfassen. Dadurch entstehen einzigartige Muster in der Punktwolke. Diese Muster haben unterschiedliche Eigenschaften wie die Anzahl der Scanlinien oder die Punktdichte. Je nach Anwendung, in der der LiDAR eingesetzt wird, können die verschiedene Merkmale des Scanmusters wichtig sein. Beispielsweise kann bei einer Anwendung zur Personenzählung, abhängig von der Anzahl der in einem bestimmten Bereich anwesenden Personen, eine hochauflösende Punktwolke entscheidend sein. Um die benötigte Auflösung zu erreichen, ist eine hohe Anzahl von Scanlinien erforderlich.

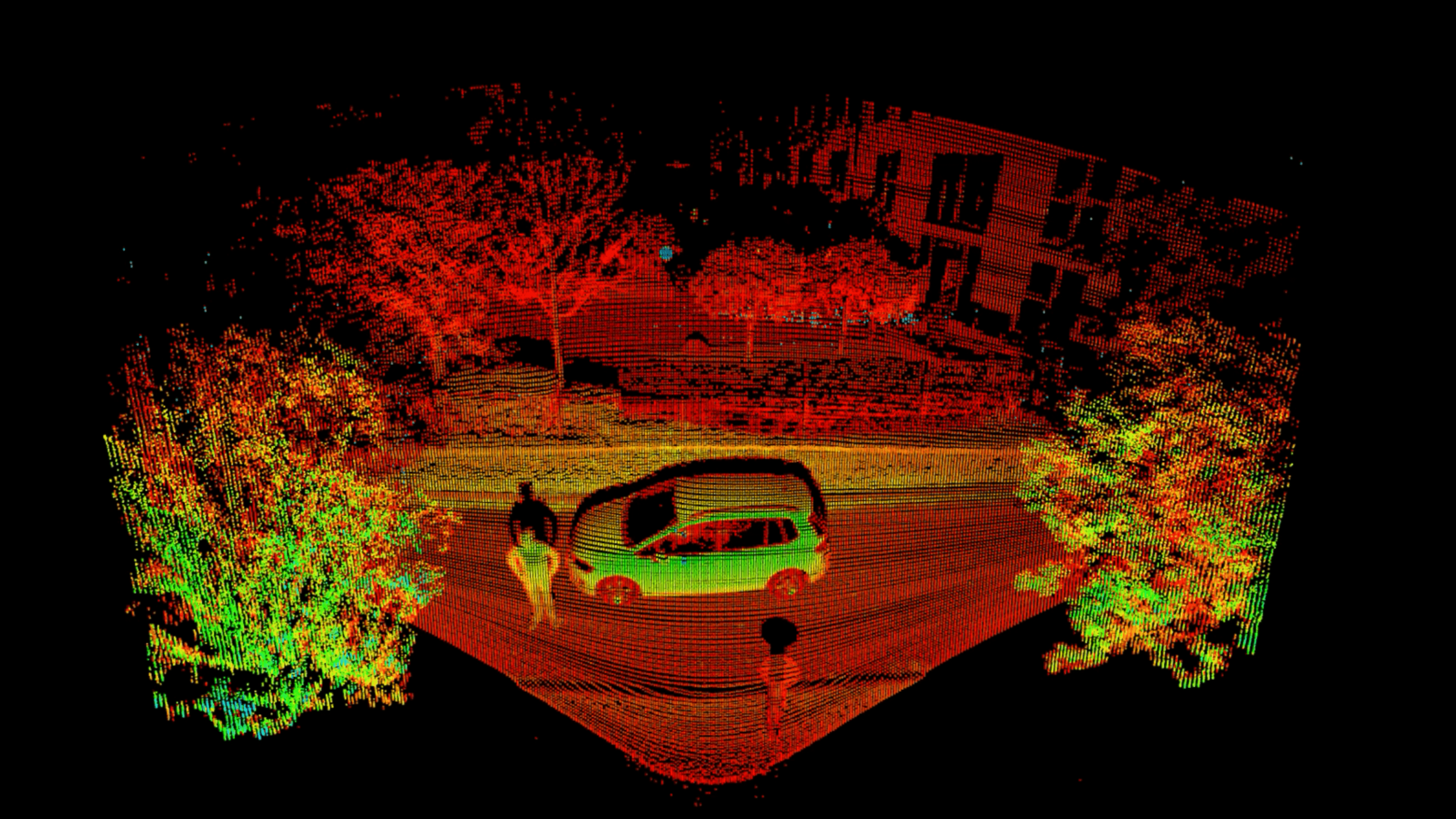

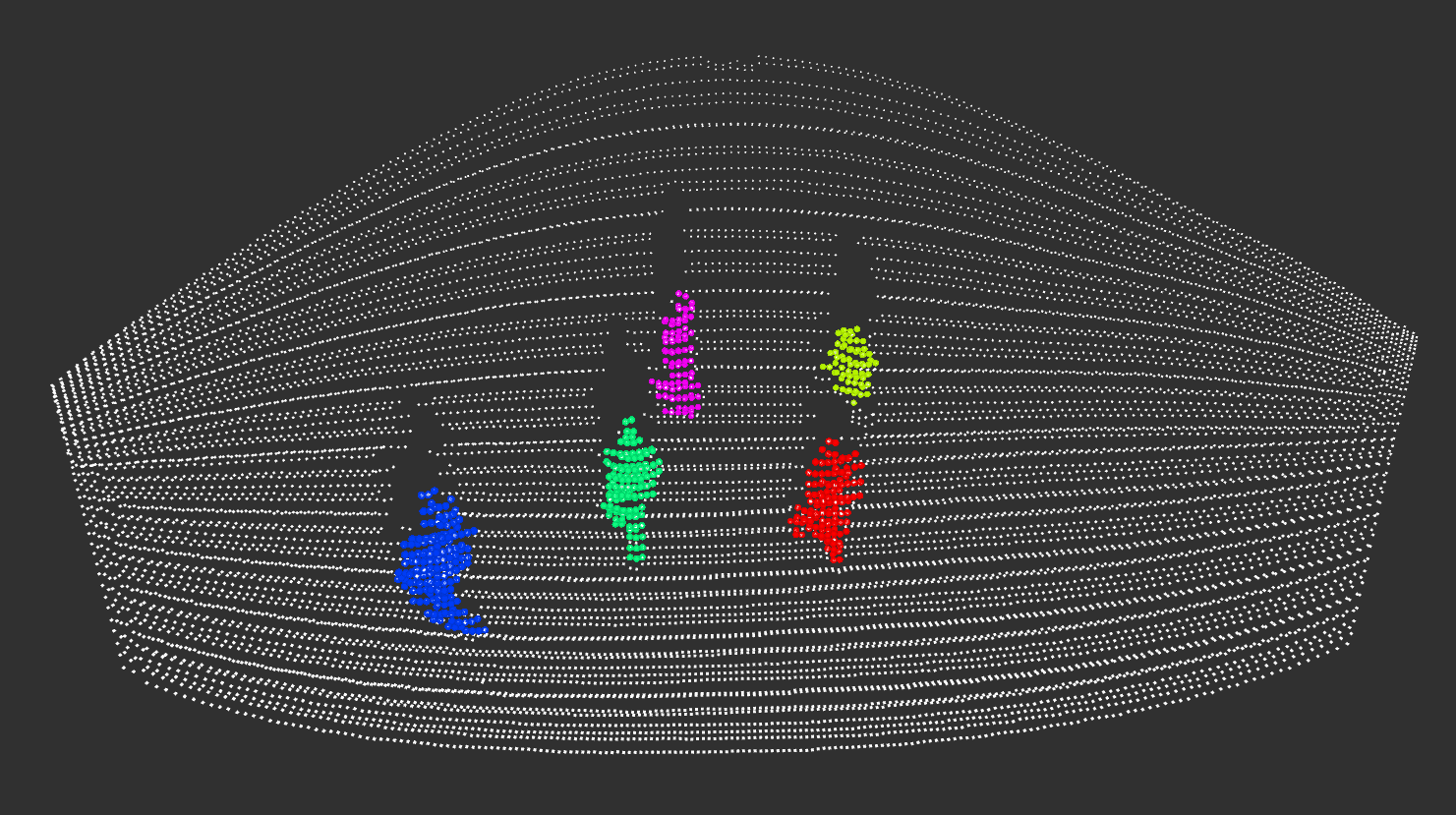

Scan Pattern. Colored: Group of peope. White: Background
Blickfeld Scanmuster. Farbig: Gruppe von Menschen, weiß: Hintergrund.

Das Besondere an den Blickfeld-Sensoren ist, dass die Scanlinien, aus denen das Scanmuster besteht, jederzeit mit wenigen Klicks angepasst werden kann – und das auch während der Verwendung des Sensors. Der LiDAR kann so je nach Anwendung und deren unterschiedlichen Anforderungen konfiguriert werden, z.B. kann durch das Anpassen der Scanliniendichte nahtlos von einem gröber aufgelösten Gesamtüberblick auf eine hohe Auflösung in einem besonders interessanten Bereich umgeschaltet werden.

Scanning LiDAR-Sensoren lenken den Laserstrahl in verschiedene Richtungen über die Szene ab, um ihre Umgebung zu erfassen. Dadurch entstehen einzigartige Muster in der Punktwolke, die als Scanmuster bezeichnet werden. Diese Muster weisen verschiedene Eigenschaften auf, die unterschiedliche Anwendungen ermöglichen.

Unempfindlichkeit gegenüber anderen Laserquellen

Bei vielen Echtzeitanwendungen, bei denen mehrere LiDAR-Sensoren gleichzeitig zum Einsatz kommen, ist es von entscheidender Bedeutung, dass die Sensoren sich nicht gegenseitig blenden. Nimmt beispielsweise der LiDAR-Sensor eines autonomen Fahrzeugs Lasersignale des LiDAR-Sensors eines entgegenkommenden Fahrzeugs auf, entsteht ein falsches Abbild der Umwelt. Folglich könnte z.B. ein Hindernis auf der Straße falsch erkannt werden, was zu unnötigen und potenziell gefährlichen Notbremsungen führen könnte. Wenn das parasitäre Echo stark genug ist, könnte es den LiDAR so weit ablenken, dass ein Objekt übersehen oder nicht erkannt wird, was ein noch größeres Sicherheitsrisiko darstellt. Auch Sonnenlicht birgt eine große Herausforderung, da es Rauschen erzeugt und die Zuverlässigkeit der Daten sowie die Reichweite verringert. Es gibt verschiedene Methoden, die sicherstellen, dass diese Herausforderungen die LiDAR-Sensoren nicht beeinträchtigen. Blickfeld hat gleich zwei davon angewandt, um die hohe Qualität ihrer LiDAR-Daten zu erreichen:

Spektrale Filterung

Der Cube arbeitet mit einer Wellenlänge von 905 nm, nahe dem Infrarotbereich des elektromagnetischen Spektrums. Er verfügt über einen Filter vor dem Detektor, der nur elektromagnetische Wellen mit einer ähnlichen Wellenlänge durchlässt und andere blockiert. Daher reagiert der Cube nicht auf die Laser von anderen LiDARs, die bei anderen Wellenlängen, z.B. 1550 nm, arbeiten. Der Detektor ist jedoch immer noch anfällig dafür, von Signalen eines anderen Lasers, der mit 905 nm arbeitet, überlistet zu werden. Um dem entgegenzuwirken, wird eine Technik namens räumlicher Filterung eingesetzt.

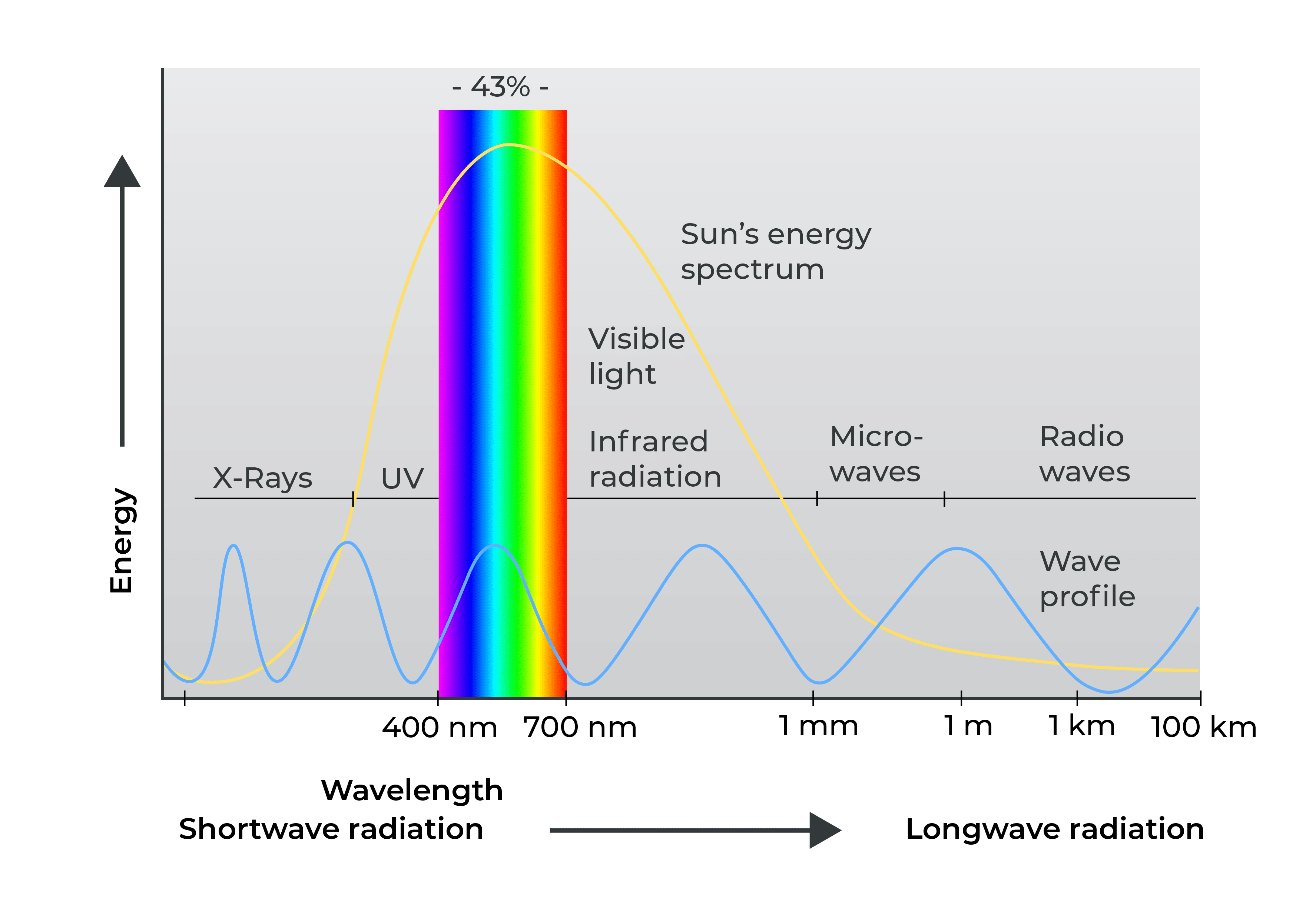

Spectrum of wavelengths and position of LiDAR signals

Räumliche Filterung

Das koaxiale Design des Blickfeld Cubes ermöglicht es, den zurückgeworfenen Laserpuls über den gleichen Weg durch die Strahlablenkungseinheit zu empfangen, den der Laserpuls beim Aussenden genommen hat. Dadurch wird sichergestellt, dass der Detektor nur die Photonen einfängt, die aus genau der Richtung zurückgeworfen werden, in die ausgesandt wurde, und für alle anderen, die nicht auf genau dieser Achse eintreffen, „blind“ ist.
Im Wesentlichen müsste ein anderer LiDAR-Sensor auf einem autonomen Fahrzeug einen Laserpuls im genau gleichen Winkel, aber in entgegengesetzter Richtung und im exakt richtigen Zeitfenster senden, damit der Cube ein Störecho erkennt und erzeugt. Die Wahrscheinlichkeit dafür hängt von einer Reihe von Faktoren ab, wie dem Abstand zwischen den LiDARs, den Abtastraten, der Strahldivergenz und der relativen Ausrichtung, was das Eintreten höchst unwahrscheinlich macht.

Spektrale und räumliche Filterung tragen beispielsweise auch dazu bei, das durch das Sonnenlicht erzeugte Rauschen zu reduzieren und die Auswirkungen auf die Reichweite zu minimieren. Der Erfassungsbereich des Cubes wird bei einem Basiswert von 100 klux Hintergrundbeleuchtung gemessen.

Senden mehrere Sensoren Signale aus, kann der LiDAR diese empfangen und die Daten dadurch verfälscht werden. Dieser Effekt kann durch Maßnahmen wie spektrale und räumliche Filterung minimiert werden.

Detektionsrate

Die Detektionsrate (DR) oder True Positive Rate (TPR) ist der Anteil der Bilder, in denen ein ausgewählter Punkt auf einem realen Ziel erkannt wird. Im Gegensatz dazu misst die Falsch-Positiv-Rate (FPR) den Anteil der Frames, in denen ein Echo in der Punktwolke erkannt wird, obwohl kein reales physikalisches Ziel vorhanden ist.
Falsch-Erkennungen sind unerwünscht, da sie die Genauigkeit der Punktwolke verringern und damit die Zuverlässigkeit der Objekterkennung vermindern. In unserem Beispiel des  Einbruchmeldesystems (siehe oben) führt eine schlechte Erkennungsrate des LiDAR zu einer erhöhten Anzahl von Fehlalarmen in Überwachungsanwendungen, was die Ergebnisse unzuverlässig macht.
Der Blickfeld Cube weist eine beeindruckende Erkennungsrate von 90% auf, mit einer Falsch-Positiv-Rate von weniger als 0,2%. Das macht ihn unglaublich nützlich für Anwendungen, bei denen Zuverlässigkeit und Konsistenz der Ergebnisse von größter Bedeutung sind.

Die Detektionsrate (DR) oder True Positive Rate (TPR) ist der Anteil der Bilder, in denen ein ausgewählter Punkt auf einem realen Ziel erkannt wird.  Falsche Erkennungen sind unerwünscht, da sie die Genauigkeit der Punktwolke reduzieren und damit die Zuverlässigkeit der Objekterkennung vermindern.

Multiple Return

LiDARs empfangen normalerweise mehr als eine Reflexion nach dem Aussenden des Laserstrahls, da dieser sich über eine zunehmende Entfernung weitet, bzw. divergiert. Während also ein Teil des Strahls auf das nächstgelegene Ziel trifft, kann ein weiterer Teil des gleichen Strahls auf ein Ziel in größerer Entfernung treffen. Das bedeutet, dass die reflektierten Laserpulse zu verschiedenen Zeitpunkten zurückkehren und somit mehrere Returns oder Rückläufe registriert werden.
Kann der LiDAR nur einen einzigen Rücklauf analysieren, wird auch nur ein Objekt angezeigt, während mögliche dahinter liegende Objekte unerkannt bleiben. LiDAR-Sensoren, die mehrere Returns verarbeiten können, können auch Informationen über Objekte erfassen, die teilweise durch andere Objekte verdeckt sind. Dies erhöht die Menge und Detailtiefe der Daten, die mit der gleichen Anzahl von ausgesendeten Laserpulsen erfasst werden.

Multiple Returns wichtig sind, ist die Erfassung von einem Wald von oben. Hierbei ist der erste Return der von den Baumkronen reflektierte Strahl, ein weiterer Teil des gleichen Strahls könnte auf einige Äste auf dem Weg treffen und reflektiert werden, und ein anderer Teil des Laserstrahls könnte auf den Boden treffen und von dort reflektiert werden. Somit würde der LiDAR drei verschiedene Entfernungen registrieren, wenn er in der Lage ist, Multiple Returns zu detektieren.
Der Blickfeld Cube unterstützt bis zu drei mögliche Returns von jedem ausgesendeten Laserpuls und bietet die Möglichkeit, die Anzahl der Returns auszuwählen. Damit ist der Cube für eine Vielzahl von Anwendungsfällen konfigurierbar.

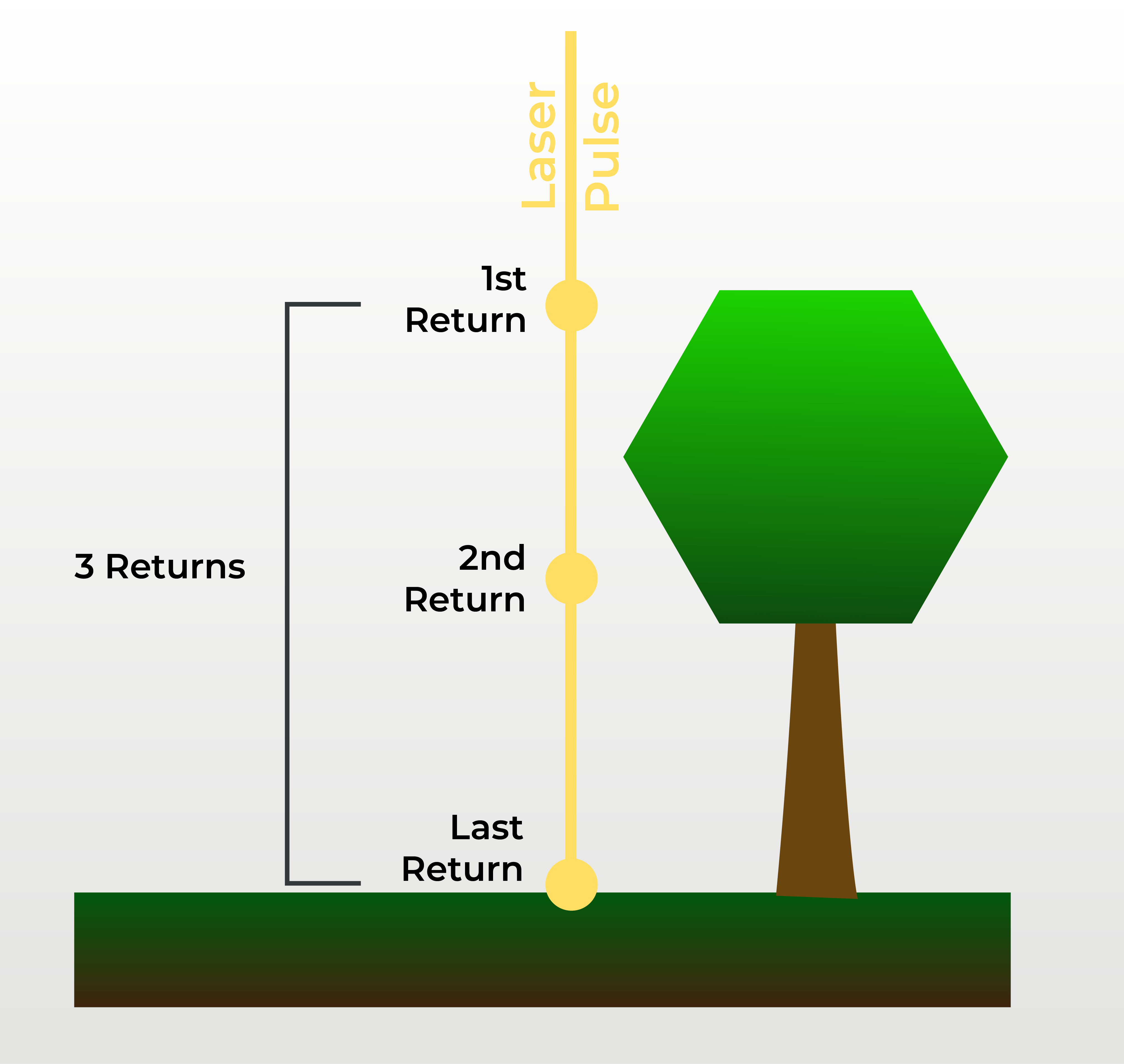

LiDAR and Multiple Returns feature

Ein vom LiDAR ausgesendeter Laserstrahl wird in der Regel mit zunehmender Entfernung breiter oder divergiert und kann somit auf mehr als ein Objekt treffen. Dadurch erzeugt ein einzelner ausgesendeter Laserpuls mehrere Returns. LiDAR-Sensoren, die mehrere Returns registrieren können, erkennen auch teilweise blockierte Objekte, was die Menge und Detailtiefe der gesammelten Daten erhöht.

Entfernungspräzision und Messgenauigkeit

Präzision und Messgenauigkeit sind Schlüsselparameter von LiDAR-Sensoren. Die Unterscheidung zwischen ihnen ist wichtig, da sie oft miteinander verwechselt werden.

Präzision

Die Präzision ist ein Maß für die Wiederholbarkeit von LiDAR-Messungen. Hohe Präzision bedeutet, dass wiederholte Messungen desselben Ziels sehr nahe am Mittelwert liegen, und niedrige Präzision wird dementsprechend durch eine große Streuung der Werte um den Mittelwert angezeigt.
Die Entfernungspräzision ist entscheidend für Anwendungen wie z.B. Geschwindigkeitskamera-Messungen, bei denen die Fahrzeuggeschwindigkeit anhand der Entfernung zwischen dem LiDAR und dem sich bewegenden Objekt innerhalb eines kurzen Zeitintervalls berechnet werden muss.
Die Entfernungspräzision hängt von der Distanz zwischen Sensor und Objekt sowie den Objekteigenschaften, wie Reflektivität und Einfallwinkel, ab. Der Blickfeld Cube weist eine Entfernungspräzision von weniger als 2 cm auf.

Die Präzision ist ein Maß für die Wiederholbarkeit von LiDAR-Messungen. Hohe Präzision bedeutet, dass wiederholte Messungen nahe am Mittelwert liegen.

Messgenauigkeit

Die Genauigkeit definiert, wie nahe eine Messung am tatsächlichen Wert liegt, d.h. wie nahe der gemessene Abstand zum Objekt am tatsächlichen Abstand liegt. Für einen LiDAR mit hoher Messgenauigkeit sollten die erfassten Abstandswerte sehr nahe am tatsächlichen Abstand und innerhalb der festgelegten Bereichsgenauigkeit liegen.
Eine hohe Messgenauigkeit ist in Anwendungen nützlich, die Messungen absoluter Entfernungen beinhalten, etwa für Volumenmessungen. Auch bei Einsatz in Drohnen zur Kartierung von Arealen, ist eine hohe Genauigkeit für die Identifizierung der darunter liegenden Topographie entscheidend. Diese Daten können weiterverarbeitet werden, um 3D-Modelle von Nutzpflanzen zu erstellen und Trockenheit oder verschiedene Wachstumsstadien zu überwachen, um den Wasserverbrauch zu optimieren.

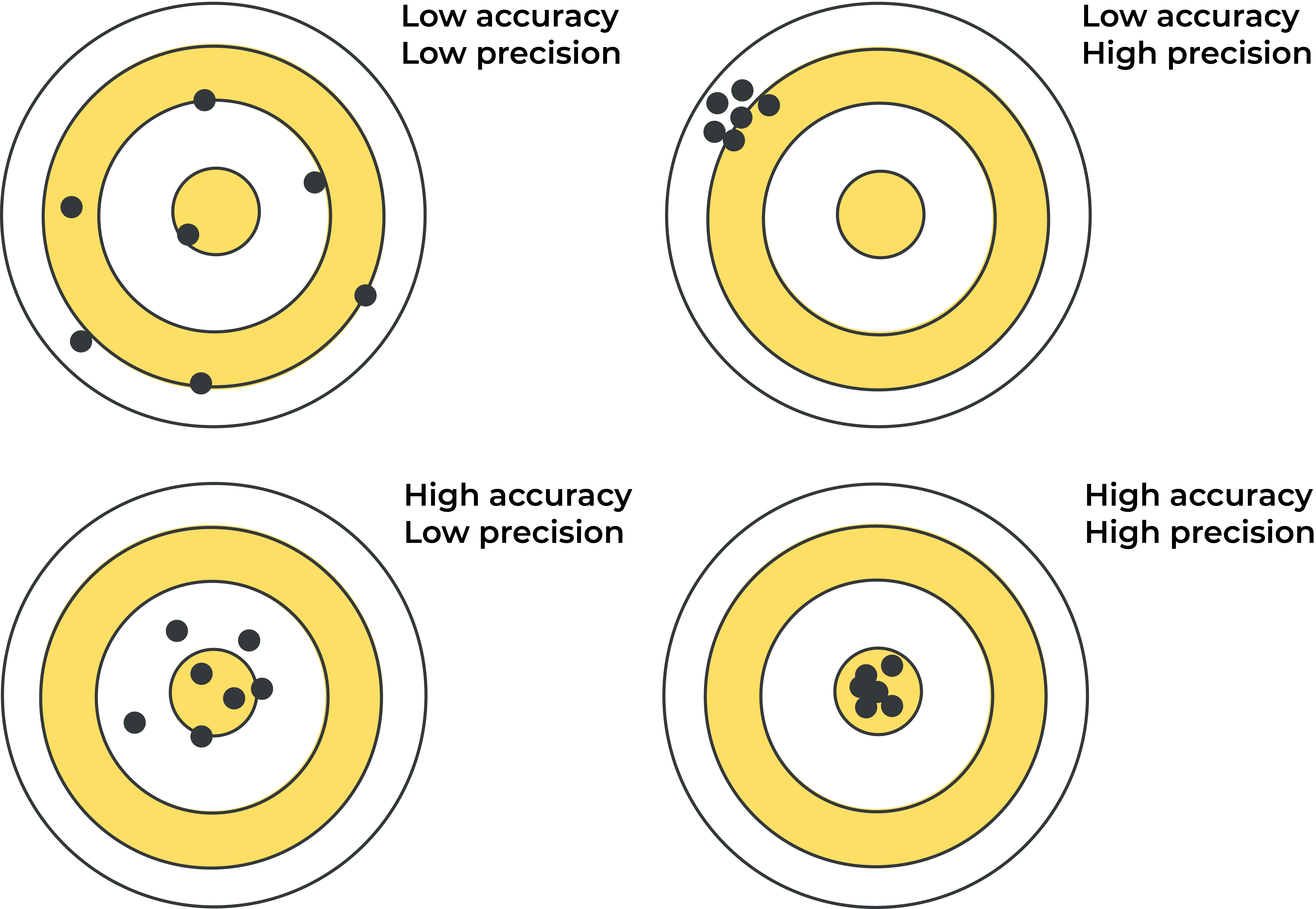

Difference between accuracy and precision

Die Messgenauigkeit definiert, wie nahe eine Messung am tatsächlichen Wert liegt. Ein LiDAR mit hoher Messgenauigkeit erhebt Daten, die dem tatsächlich Abstand zum Objekt sehr nahe kommen.


LiDAR-Sensoren stehen an der Spitze der technologischen Revolution und ermöglichen eine Vielzahl von Anwendungen. Es gibt sie in allen Formen und Größen – und auf der Basis unterschiedlicher Technologien. Das Verständnis der unterschiedlichen Spezifikationen ist daher entscheidend für die Auswahl des geeigneten Sensors für eine bestimmte Anwendung.

Portrait Mathias Müller Blickfeld founder

Keine Neuigkeiten mehr verpassen!

Abonnieren Sie unseren Newsletter für Updates aus der Blickfeld-Welt.

Indem Sie den Newsletter der Blickfeld GmbH abonnieren, erklären Sie sich mit unserer Datenschutzerklärung und dem Tracking der Öffnungsrate einverstanden.

Das könnte außerdem interessant sein

Terrain top view stock image
Florian Petit
Die Welt der LiDAR-Technologie
Die LiDAR-Technologie tauchte bereits in den 60er Jahren auf und hat sich von der Anwendung in der Luft- und Raumfahrt zu Bereichen der Umwelterkennung wie dem autonomen Fahren von heute entwickelt.

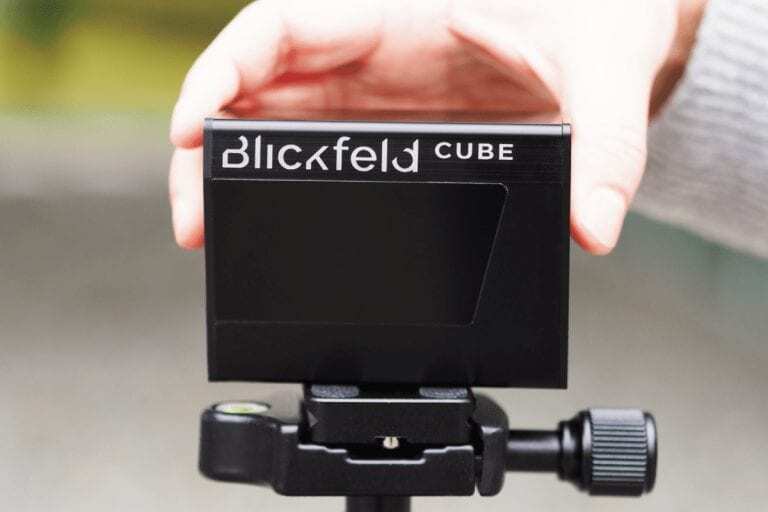

Blickfeld Cube 1 LiDAR sensor mounted tripod
Florian Petit
Die Welt der LiDAR-Technologie
LiDAR-Sensoren haben sich als Schlüsseltechnologie für viele sensorbasierte Anwendungen erwiesen, aber es sind auch viele Missverständnisse und Mythen rund um sie entstanden. Hier ist der zweite Teil der Artikel Serie, der einige der gängigsten Mythen über LiDAR aufgreift und widerlegt.

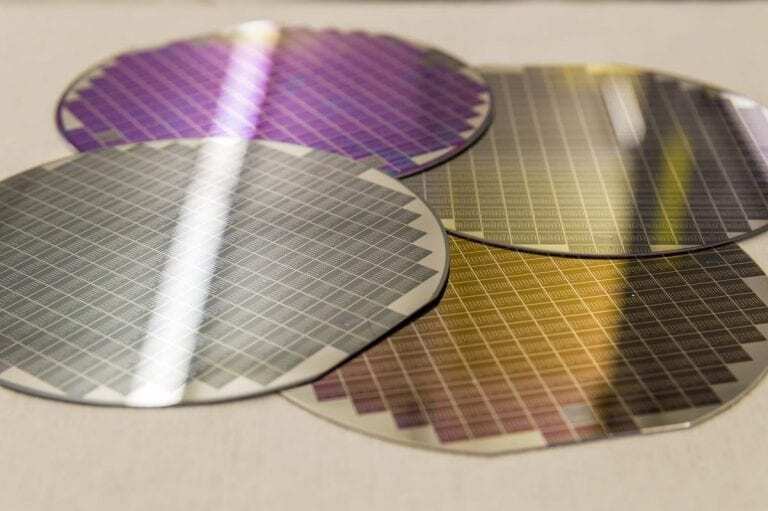

MEMS mirrors
